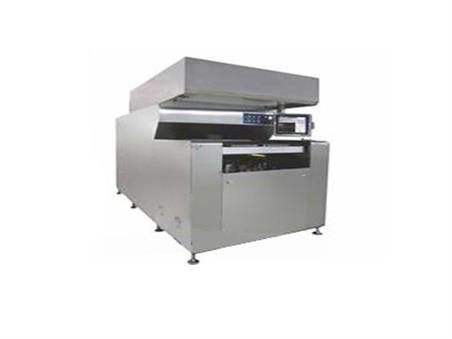

CCD自动对位LED曝光机
|
|
型号
参数
|
|
|
|
适用范围
Application Scope
|
1
|
电路板尺寸
Panel Size
|
Min：10"*12"
Max：21.5"*24.5"
|
Min：10"*12"
Max：24.5"*28.5"
|
|
2
|
电路板厚度
Panel Thickness
|
0.1mm-3.2mm(含铜厚)
0.1mm-3.2mm(Including panel thickness)
|
|
3
|
底片尺寸
Film Size
|
670mm×610mm
|
762mm×660mm
|
|
4
|
绿油桥
Solder mask bridge
|
75µm（3.0mil)/防焊开窗3.0mil
75µm (3.0mil)/Solder mask opening 3.0mil
|
|
光源系统
Light Source System
|
5
|
光源类型
Type of Lighting Source
|
LED平行光源
LED parallel light source
|
|
6
|
平行半角
Parallel Half Angle
|
≤2°
|
|
7
|
能量均匀度
Energy Uniformity
|
≥85%（使用KST LED专用能量计）
≥85%（Using KST LED special energy meter）
|
|
8
|
冷却方式
Cooling Mode
|
冰水冷却
lce-water cooling
|
|
工作台面
Working Table
|
9
|
曝光方式
Exposure Mode
|
单面曝光
Single-side exposure
|
|
程序系统
Program System
|
10
|
程序系统
Program System
|
中文触摸式PC控制显示
Chinese touch type PC control and display
|
|
对位系统
Alignment System
|
11
|
CCD数量
CCD Amount
|
4CCD/对位
4CCD/alignment
|
|
12
|
CCD移动方式
CCD Movement Mode
|
自动移动
Automatic movment
|
|
13
|
对位影像检测
Aligntment Image Detection
|
自动移动基板对位
Automatic move the panel to align
|
|
14
|
底片固定方式
Film Fixing Mode
|
真空吸附
Vacuum adsorption
|
|
15
|
对位精度
Alignment accuracy
|
±10μm
|
|
16
|
台框重复精度
Frame repeat accuracy
|
15μm
|
|
生产能力
Production Capacity
|
17
|
生产能力
Production Capacity
|
2.5-4 面/分钟
2.5-4 sides per minute
|
|
环境需求
Demands on Environment
|
18
|
环境温度
Environment Temperature
|
22℃±2℃
|
|
19
|
环境湿度
Environment Humidity
|
55%±5%
|
|
20
|
无尘度
Clean Degree
|
10000级
Class10000
|
|
外部设施
External Facilities
|
21
|
空压需求
Air Pressure
|
6.0kg/cm²，流量150-180L/min
6.0kg/cm², flow rate: 150-180L/min
|
|
22
|
冰水需求
Ice Water
|
LED 光源冷却：自带冰水机;
LED light source cooling: self-brought ice dispenser;
|
|
曝光室冷却：7-12℃，流量5L/min,压力2-3kg/cm²;
Exposure room cooling:7-12℃,flow rate:5L/min,pressure:2-3kg/cm²;
|
|
23
|
电力需求
Power Supply
|
三相五线380V AC/50Hz/20KVA
Thre-phase Five-wire 380V AC/50Hz/20KVA
|
|
尺寸/重量
Overall Dimension/Weight
|
24
|
设备尺寸(mm)
Dimension(mm)
|
2780mm(L)×1650mm(W)×1980(H)mm
|
3015mm(L)×1730mm(W)×1980mm(H)
|
|
25
|
设备重量
Weight
|
1400KG
|
1500KG
|
