项 次
|
类 目
|
规格说明(可定制）
|
|
1
|
适用范围
|

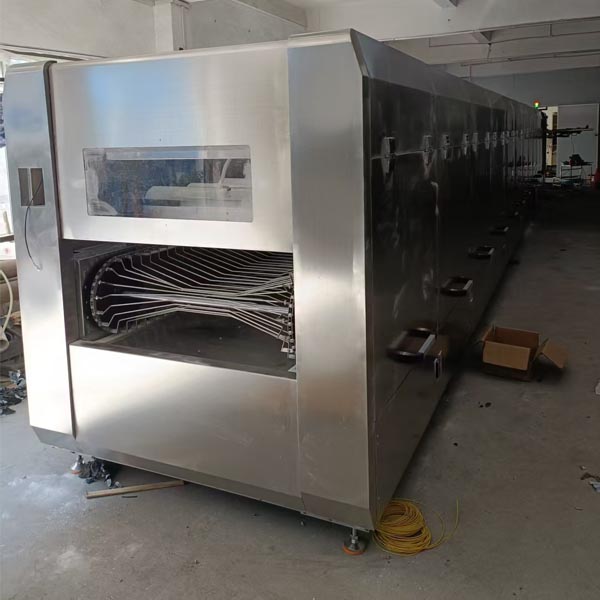

适用于：PCB、LCD、TP、新能源、新材料等多种行业双面涂布烘烤。
|
|
2
|
产能
|
连线
|
|
3
|
电力
|
设备总功率
|
150KW（大约）
|
|
电 源
|
AC380V 3φ 50HZ
|
|
4
|
设备尺寸
|
有效内部尺寸
|
宽W800mm*长L18000mm*高H300mm（可定制）
|
|
外尺寸
|
宽W1300mm*L18000mm*H1550mm（参考尺寸）
|
|
总长
|
18000mm(大约）
|
|
内部高度
|
300mm
|
|
加热段
|
14000mm
|
|
冷却段
|
1000mm
|
|
5
|
设备结构
|
1.采用分段设计，控制箱位于机台进料方向。
2.采用不锈钢发热器对炉内循环加热，再通过炉体自然换气功能排出废气，以维持炉内外气压的相对平衡；待炉内气体温度达到设定值后加热器自动停止加热，当炉内温度低于设定值时加热器自动启动，以维持炉内的温度稳定！
3.风机位于箱体顶部，水平出风方式。
|
|
6
|
用料材质及标准
|
1.内部采用不锈钢板制作。
2.外部采用冷轧钢板制作，防静电粉体烤漆，白色。
3.采用高级保温棉，保温层厚度100 mm。
4.采用耐高温矽胶迫紧，耐温≥300℃。
|
|
7
|
温度参数
|
温度范围
|
常温～200℃
|
常温～150度升温时间
|
约15min
|
超温控制
|
ZS-480超温保护器
|
|
传感器感温精度
|
±0.3℃
|
均匀度
|
±2%℃
|
控制器精度
|
±1℃
|
|
升温时间
|
150°C＜15分钟（常用温度）
|
|
外表温度
|
常用150℃时小于等于室温＋20℃，进出四周和加强部分及排气口处，接缝处等除外。
|
|
8
|
温度控制系统
|
a.品牌电控。
b.数字设定、截止温度、超温警报，控制精度±1℃。
c.9999计时器。
|
|
9
|
循环风系统
|
1.水平强制循环送风，特殊风路设计，加热温度均匀.
2.采用热风隧道炉专用之长轴马达,强力型风轮.
|
|
10
|
安全功能
|
1. 马达过电流保护、相序保护器，漏电保护器,控制线路保险丝、无熔丝开关，接触器配件皆采用符合国家标准之一级产品.
2. 具有上限温度过热报警功能，温度时间保持功能。
3. 可设定恒温结束断开加热后马达继续送风。
|
|
11
|
附合标准
|
中华人民共和国电热设备实验方法GB/T10066-2004，JB20033-2004及电热装置的安全GB5959.1-2005
|
|
12
|
内部装置
|
1. 不锈钢加热器。
|
|
13
|
外部装置
|
1.配备进气口及出气口，进气口配备过滤器。底部配备重型轮子及立脚。
2，排气口位于箱体顶部或侧面，孔开口大小可调整。
|
|
14
|
配备
|
带纠偏功能，网带底部加密滚轮
|
|
15
|
保固
|
1.交机后一年内免费换修故障零件之售后服务。.(除自然灾害、电力异常、人为使用不当等造成之损坏外，本公司完全免费维修)。
2.保修期外，终身服务并酌情收费。
|
|
16
|
性能特点
|
同等功率与容积等条件下，其性能特点如下：
1.升温快，温度稳定快。
2.单点温度波动小。
3.保温性好，外表温度≤室温＋5°C
4.温度补偿快，迅速。
5.节能效果较传统烤箱节能20-25%。
6.均匀性好。
|
|
17
|
备注
|
以上具体以实物为准
|
